¿Cómo funciona la rectificadora sin centros?

¿Necesita comprender los conceptos básicos de las rectificadoras sin centros? ¿Principalmente cómo funciona? Parece bastante difícil entender cómo hacer que las piezas se acerquen a un cilindro en general a través del funcionamiento de esta máquina. Por suerte, las respuestas son sencillas y fáciles. En este artículo conocerá el principio de funcionamiento de las rectificadoras sin centros.

El rectificado sin centros es una forma de trabajar interesante y compleja que deja a muchas personas desconcertadas. Algunos conocimientos y consejos útiles proporcionados por profesionales experimentados le ayudarán a comprender su esencia. Finalmente, ayudándote a saber si este método de procesamiento es aplicable para tus fábricas.

En CCMS Precision, enumeraremos todo lo que necesita saber sobrerectificadoras sin centros. De sus aplicaciones y beneficios. Si está listo, lea este artículo si este método de trabajo de metales es adecuado para usted.

¿Qué es el rectificado sin centros?

El rectificado sin centros es un proceso esencial que involucra una muela abrasiva y una rueda guía, y la pieza de trabajo está en el medio. La muela abrasiva y la rueda guía se moverán hacia el centro. Una vez que alcanzan la posición adecuada, se puede realizar el procesamiento de rectificado en la pieza de trabajo. Las posiciones de la muela abrasiva de longitud completa y de la rueda guía se preajustan y luego se realiza el rectificado (este es un rectificado de tipo pasante). Hay otro tipo en el que la muela se mueve a una posición fija sin moverse, y solo se mueve la muela guía (este es el rectificado por inmersión).

Hay tres tipos de rectificado sin centros: rectificado de avance, rectificado de avance final y rectificado de avance continuo. El rectificado sin centros con alimentación es una aplicación ideal. La estructura simétrica y el diámetro preciso son de vital importancia.

¿Qué es el rectificado de alimentación continua?

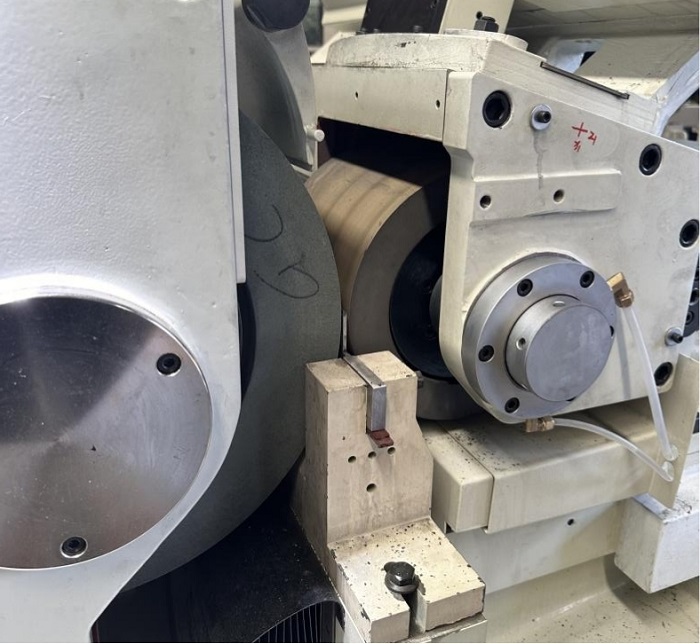

El rectificado de avance continuo, también conocido como rectificado sin centros de avance continuo, es un tipo importante de proceso de rectificado externo sin centros y un método eficiente para la producción en masa de piezas cilíndricas con diámetros uniformes. Su característica principal es que la pieza de trabajo no requiere sujeción ni posicionamiento central; en cambio, está sostenido por tres puntos: la muela abrasiva, la muela reguladora y el soporte de trabajo. La pieza de trabajo ingresa suavemente al área de rectificado desde un lado de la máquina herramienta, completa la rotación y el rectificado bajo la acción coordinada de la muela reguladora y la muela abrasiva, y finalmente sale continuamente por el otro lado de la máquina herramienta, logrando un procesamiento continuo ininterrumpido.

Entre ellos, la muela es la principal responsable de eliminar el exceso de material de la superficie de la pieza de trabajo a alta velocidad para garantizar la precisión del mecanizado y la rugosidad de la superficie; la rueda reguladora está inclinada en un ángulo pequeño (normalmente de 1° a 6°) y genera un empuje axial mediante una rotación a baja velocidad, lo que hace que la pieza de trabajo gire mientras realiza un movimiento de avance axial; el soporte de trabajo desempeña un papel en el soporte estable de la pieza de trabajo para evitar la deformación por flexión de piezas de trabajo delgadas durante el procesamiento.

Este método de rectificado no solo tiene una eficiencia de procesamiento extremadamente alta, adecuada para la producción automatizada en masa, sino que también presenta una buena estabilidad de procesamiento, que puede garantizar de manera efectiva la redondez, rectitud y consistencia dimensional de la pieza de trabajo. Se utiliza ampliamente en el procesamiento de diversas piezas cilíndricas con diámetros uniformes, como barras redondas delgadas, agujas, vástagos de pistón, ejes y piezas cortas sin orificios centrales.

Tabla comparativa de diferentes métodos de molienda

¿Qué productos son adecuados para el procesamiento en rectificadoras sin centros?

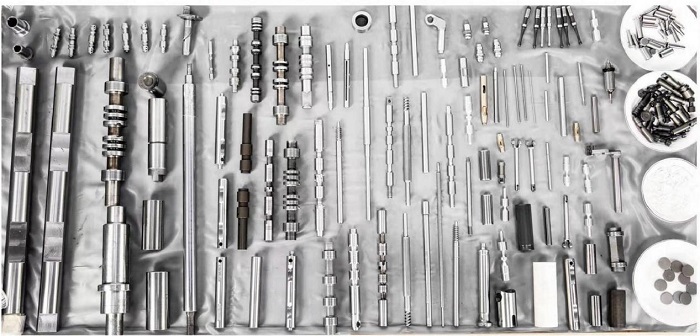

Rectificadoras sin centros, con las ventajas de no necesitar sujeción central, precisión de mecanizado estable y alta eficiencia, se utilizan ampliamente en el procesamiento de diversas piezas cilíndricas con diámetros uniformes, especialmente adecuadas para escenarios de producción en masa. Entre ellos, el rectificado sin centros de alimentación continua, como el tipo más utilizado, se utiliza principalmente para el procesamiento de barras redondas delgadas, agujas, vástagos de pistón y otras piezas. Estas piezas requieren en su mayoría una alta consistencia dimensional y una baja rugosidad superficial. El rectificado sin centros puede realizar un procesamiento automático continuo, evitar eficazmente la deformación por sujeción de piezas delgadas y mejorar en gran medida la eficiencia de producción.

El rectificado sin centros de alimentación final es adecuado para el procesamiento de piezas cortas con escalones y orificios ciegos, como ejes pequeños, pasadores con resalte y otras piezas cilíndricas con formas complejas. Dado que estas piezas no pueden rectificarse continuamente, el rectificado de alimentación final se realiza después del posicionamiento axial, lo que no solo garantiza la precisión dimensional de la posición del paso, sino que también evita daños a la superficie de la pieza causados ​​por la sujeción, adaptándose a las necesidades de procesamiento de lotes pequeños y medianos y formas complejas.

El rectificado sin centros por inmersión se utiliza principalmente para el procesamiento de piezas cilíndricas de diámetro no uniforme, incluidas superficies esféricas, superficies cónicas, círculos exteriores con formas especiales y otras piezas con formas especiales, como bolas de rodamiento, ejes cónicos, pasadores con formas especiales, etc. A través de su método de rectificado de alimentación radial sin movimiento axial, puede controlar con precisión el tamaño y la precisión de la forma de la superficie de forma especial, cumplir con los requisitos de procesamiento de piezas con estructuras especiales y adaptarse a la producción de lotes medianos. Piezas de formas especiales de alta precisión.

Elección de rectificadoras sin centros para los proyectos de su fábrica

Elegir un fabricante fiable de rectificadoras sin centros es una cuestión muy importante y que consume mucha energía. Afortunadamente, ahora ha surgido Ningbo CCMS Precision, ¡lo que simplifica mucho sus decisiones! ¡Le ofrecemos el mejor servicio y máquinas de la más alta calidad!

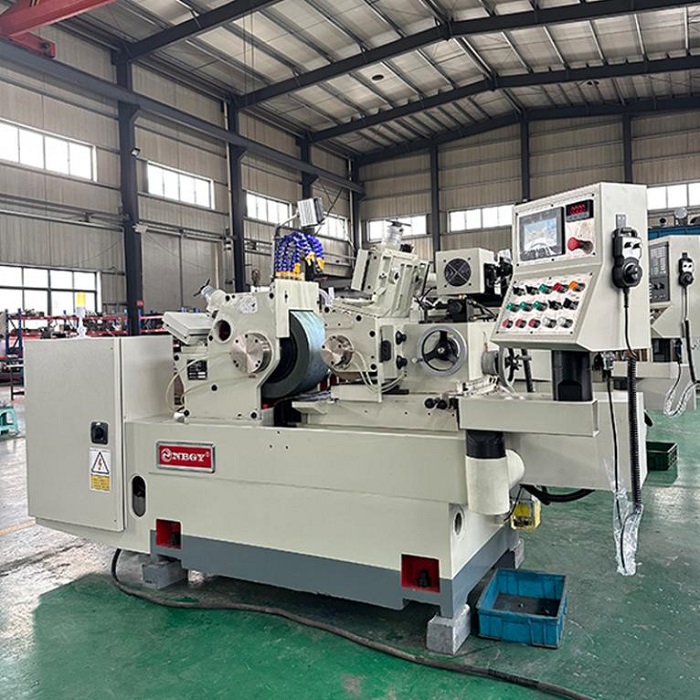

Producimos series 12 y 18.rectificadoras sin centros, incluyendo máquinas tanto manuales como CNC. Las máquinas CNC están disponibles en configuraciones de un eje, tres ejes y cinco ejes y también se pueden personalizar. Nuestras máquinas generalmente pueden lograr una tolerancia de diámetro exterior de +/-0,0001 mm, una redondez real de +/-0,001 mm y una precisión de avance de +/-0,0003 mm. Si desea saber más, contáctenos de inmediato. ¡Nuestros ingenieros le ofrecerán la asistencia más profesional y le proporcionarán un presupuesto gratuito!
